卧式衬氟离心泵的工作原理以及主要的核心部件

文章出处:未知 人气:发表时间:2019-08-08 12:24
一.卧式衬氟离心泵的作业原理

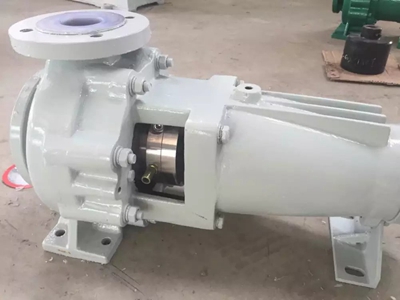

IHF衬氟离心泵
驱动机经过泵轴带动叶轮旋转发生离心力,在离心力作用下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳搜集送入排出管。液体从叶轮获得能量,使压力能和速度能均添加,并依托此能量将液体输送 到作业地址。 在液体被甩向叶轮出口的同时,叶轮入口中心处形成了低压,在吸液罐和叶轮中心处的液体之间就发生了压差,吸液罐中的液体在这个压差作用下,不断地经吸入管路及泵的吸入室进入叶轮中。

二、卧式衬氟离心泵的结构及首要零部件

一台卧式衬氟离心泵首要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成,有些卧式衬氟离心泵还装有导轮、诱导轮、平衡盘等。
1.泵体:即泵的壳体,包括吸入室和压液室。

①吸入室:它的作用是使液体均匀地流进叶轮。

②压液室:它的作用是搜集液体,并把它送入下级叶轮或导向排出管,与此同时下降液体的速度,使动能进一步变成压力能。压液室有蜗壳和导叶两种方式。

2.叶轮:它是卧式衬氟离心泵内传递能量给液体的唯一元件,叶轮用键固定于轴上,随轴由原动机带动旋转,经过叶片把原动机的能量传给液体。

叶轮分类:
衬氟离心泵叶轮

①依照液体流入分类:单吸叶轮(在叶轮的一侧有一个入口)和双吸叶轮(液体从叶轮的两边对称地流到叶轮番道中)。

②依照液体相对于旋转轴线的活动方向分类:径流式叶轮、轴流式叶轮和混流式叶轮。

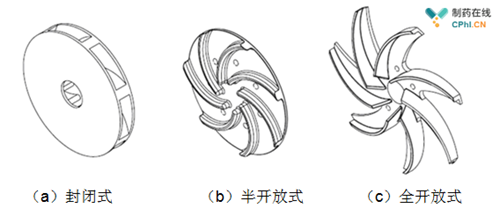

③依照叶轮的结构方式分类:闭式叶轮、开式叶轮和半开式叶轮。

3.轴:是传递机械能的重要零件,原动机的扭矩经过它传给叶轮。泵轴是泵转子的首要零件,轴上装有叶轮、轴套、平衡盘等零件。泵轴靠两头轴承支承,在泵中作高速回转,因此泵轴要承载才能 大、耐磨、耐腐蚀。泵轴的材料一般选用碳素钢或合金钢并经调质处理。

4.密封环:是安装在转动的叶轮和静止的泵壳(中段和导叶的组合件)之间的密封设备。其作用是经过控制二者之间空隙的办法,添加泵内高低压腔之间液体活动的阻力,削减泄漏。

5. 轴套 轴套是用来维护泵轴的,使之不受腐蚀和磨损。必要时,轴套可以替换。

6.轴封 泵轴和前后端盖间的填料函设备简称为轴封,首要防止泵中的液体泄漏和空气进入衬氟离心泵中,以到达密封和防止进气引起泵气蚀的意图。 轴封的方式:即带有骨架的橡胶密封、填料密封和机械密封。

7.轴向力的平衡设备
