不锈钢离心泵叶轮的结构、及离心泵叶轮设计图

离心泵是利用叶轮旋转而使水发生离心运动来工作的。水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。离心泵叶轮又称为工作轮或转轮.是转换能量的部件。它的几何形状、尺寸对不锈钢离心泵的性能有着决定件的影响，是通过水力计算来确定的。选择叶轮材料时，除考虑离心力作用下的机械强度外。还要考虑材料的耐磨和耐腐蚀性能。目前多数离心泵叶轮用铸铁、铸钢和青铜制成。

离心泵叶轮的结构形式

离心泵叶轮形式按结构分为单吸式和双吸式两种。单吸式叶轮如图2-3所示.它单侧吸水，叶轮的前后盖板不对称。单吸式叶轮用于单吸离心泵。双吸式叶轮如图2—4所示两侧吸水，叶轮盖板对称。双吸式叶轮用于双吸离心泵。

单吸式离心泵叶轮结构图如下

单吸式离心泵叶轮结构图

单吸式离心泵叶轮图片如下

双吸式离心泵叶轮结构图如下

双吸式离心泵叶轮结构图

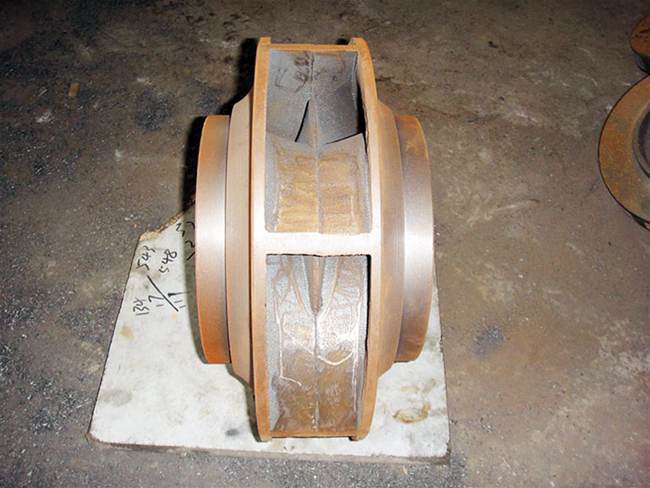

双吸式离心泵叶轮图片如下

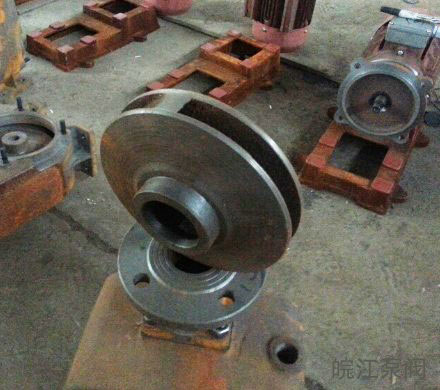

其它离心泵叶轮图片如下

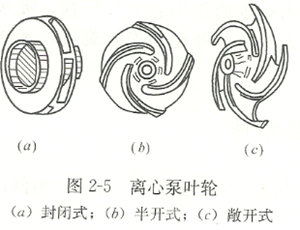

离心泵叶轮的形式按其盖板的情况分为封闭式、敞开式和半开式三种形式。具有两个盖板的叶轮，称为封闭式叶轮，如图2-5(a)所示。盖板之间装有6～12片向后弯曲的叶片，这种叶轮效率高，应用广乏。只有后盖板.而没有前盖板的叶轮.称为半开式叶轮.如图2-5(b)所示。只有叶片而没有盖板的叶轮称为敞开式叶轮，如图2-5(c)所示。半开式和敞开式叶轮叶片较少，一般仅有2～5片。多用于输送含有固体、纤维状、悬浮物的污水泵中。

以上就是离心泵叶轮的结构形式及离心泵叶轮结构的详细说明，离心泵叶轮形式分类封闭式、敞开式和半开式三种形式，离心泵主要产品有：管道离心泵、自吸泵、排污泵、磁力泵等离心泵。
