氟塑料磁力泵选型攻略-简单明了看了你就懂

文章出处:未知 人气:发表时间:2019-08-08 11:24
氟塑料磁力泵是目前国内较好常见的泵浦之一,它适用于次氯酸、盐酸等各种腐蚀介质,既有强有机溶剂,又有强的氧化性介质,还有强酸等,除F46,F4以外,
难找到一种合适的材料能同时耐这些介质交替或同时腐蚀。

氟塑料磁力泵的选型要点如下:

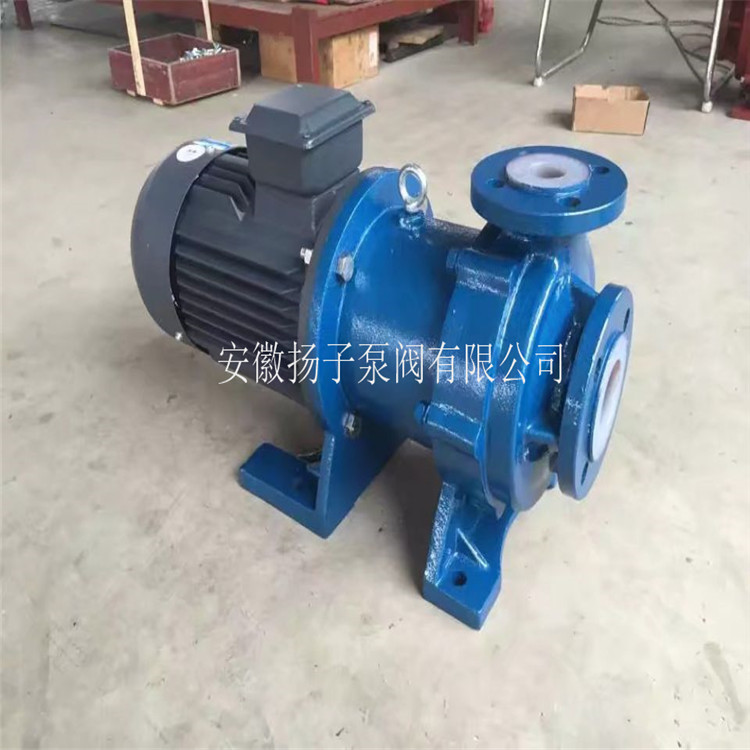

氟塑料磁力泵选型

1、输送易燃、易爆有毒或贵重介质,并且要求轴封可靠或采用无泄漏泵,如CQB型氟塑料磁力驱动泵。

2、如果输送含固体颗粒介质,同时要求过流部件必须采用耐磨材料,必要时清洗轴封。但是介质含固量不得过大,以软颗粒为佳。

3、所选氟塑料磁力泵的型式符合工况流量、扬程、压力、温度、汽蚀余量、功率等技术参数的要求。

4、机械要求可靠性高、噪声低、振动小。

5、合理计算泵采购成本,必要时对供货商验厂,要求其设备性能稳定,售后服务到位,货期及时。

二、必需了解氟塑料磁力泵可以输送什么样的流动介质:

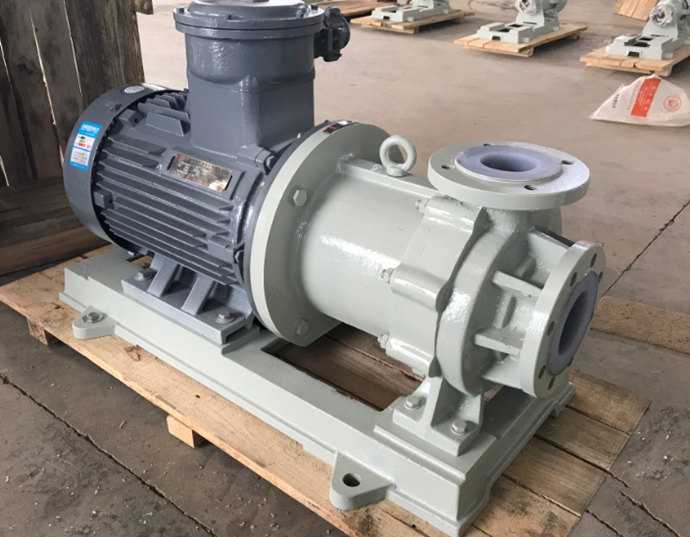

防爆型氟塑料磁力泵

1、氟塑料合金泵使用性能和耐腐蚀性能优于酚醛胶泥、搪瓷制品,衬玻璃制品和不锈钢等材料。尤其是使用在强氧化剂存在的场合,使用寿命较上述材料可提高一至数倍,特别指出,氟塑料合金泵能经受醚类介质的渗透腐蚀。

2、盐酸:决大多数金属材料都不耐盐酸腐蚀(包括各种不锈钢材料),含钼高硅铁也仅可用于50℃、30%以下盐酸。和金属材料相反,绝大多数非金属材料对盐酸都有良好的耐腐蚀性,所以内衬橡胶泵和塑料泵(如工程塑料、氟塑料等)是输送盐酸的较好好选择。公司适用产品有:CQB氟塑料磁力泵、IMD衬氟磁力泵、IHF衬氟离心泵、FSB氟合金离心泵、UHB聚乙稀离心泵等。

3、在各种腐蚀性介质同时存在的情况下,即使160℃左右也可使用。例如,次氯酸、盐酸等各种腐蚀介质,既有强有机溶剂,又有强的氧化性介质,还有强酸等,除F46,F4以外,难找到一种合适的材料能同时耐这些介质交替或同时腐蚀。

4、硫酸:作为强腐蚀介质之一,硫酸是用途非常广泛的重要工业原料。不同浓度和温度的硫酸对材料的腐蚀差别较大,对于浓度在80%以上、温度小于80℃的浓硫酸,碳钢和铸铁有较好的耐蚀性,但它不适合高速流动的硫酸,不适用作泵阀的材料;普通不锈钢如304(0Cr18Ni9)、316(0Cr18Ni12Mo2Ti)对硫酸介质也用途有限。因此输送硫酸的泵阀通常采用高硅铸铁(铸造及加工难度大)、高合金不锈钢(20号合金)制造,但其加工难度大和价格昂贵,因此不被人们看好。氟塑料合金具有很好好的耐硫酸性能,它是中国科学院上海有机化学研究所的专利材料,我公司于1985年引进的专利技术,较好早用其开发并生产耐腐蚀化工泵,经中科院实验证明,目前尚未发现在适用温度范围内有哪种化学介质与其能产生反应,因此采用衬氟泵(F46)是一种更为经济的选择。公司适用产品有:CQB氟塑料磁力泵、IMD衬氟磁力泵、IHF衬氟离心泵、FSB氟合金离心泵等。

三、氟塑料磁力泵选型原则:

设计院在设计氟塑料磁力泵装置设备时,要确定泵的用途和性能参数并选择泵型。这种选择首先得从选择泵的种类和形式开始,那么以什么原则来选泵呢?可以通过衬氟磁力驱动泵选型有什么样的依据

1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀余量、吸程等工艺参数的要求;

2、必须满足介质特性的要求,对输送易燃、易爆有毒或贵重介质的泵,要求轴封可靠或采用无泄漏泵,如磁力驱动泵(无轴封,采用隔离式磁力间接传动),对输送腐蚀性介质的泵,要求对流部件采用耐腐蚀性材料,如氟塑料耐腐蚀泵,对输送含固体颗粒介质的泵,要求对流部件采用耐磨材料,必要时轴封用采用清洁液体冲洗;

3、机械方面要求可靠性高、噪音低、振动小;

4、正确计算泵采购的投入成本。详见:如何正确计算采购泵的投入成本。

氟塑料磁力泵泵的选型参照:

氟塑料自吸泵

(一)、下面是基本泵的选型方法:

1、输送强腐蚀性介质(如“浓硫酸、浓硝酸”)时、输送易燃易爆介质时、使用环境不得有任何污染时 ——可选用磁力泵,如“CQB系列磁力泵、IMD系列磁力泵,如需自吸——可选用ZMD系列磁力泵;

2、IHF离心泵及FSB离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点,如使用工况无特殊要求时、——选用离心泵较好;

、输送含固体颗粒化学介质的泵,要求对流部件采用耐磨材料时——砂浆泵为较好佳选用对象,UHB-ZK耐腐耐磨砂浆泵材料为高强度新型工程塑料UHBWPE,它是一种改性的超高分子量(500万以上)聚乙烯。在塑料中,它具有较好优异的耐磨性,实验对比,它的耐磨性能远远高于不锈钢,且耐冲击、抗蠕变性和极佳的耐腐蚀性(与F4相当),还有无粘附性等独特性能;

4、当介质液面在泵安装位置的下方时——应选用FZB自吸泵,如还需满足防漏的特性——可选用ZMD磁力式自吸泵。


四、根据泵的性能曲线图选择较好佳规格型号当使用要求在性能参数表中找不到适合的型号时——可参照泵的性能曲线图选择较好适合的泵型。

1. 符合性:所选氟塑料磁力泵的性能参数应在离心泵的型谱工作范围内,即提供的流量、扬程、转速应符合离心泵的比转速(ns=3.65nQ½/H¾)范围(23≤ns≤300),且能满足装置流量、扬程、压力、汽蚀余量、吸程等工艺参数的要求;

2.适应性:根据现场工况的具体情况选择与之较好适合的氟塑料磁力泵的系列型号,如易燃、易爆、珍贵介质选磁力驱动泵,吸上装置选自吸泵、颗粒杂质较多选砂浆泵,高温、碱液选金属不锈钢泵等;

3. 材质:根据介质温度、密度选定相应的过流部件材质:T≤100℃、密度≤ 2g/cm³,100℃1.3g/cm³,120 ℃



4. 密封选择:根据介质的成分、有无结晶、含固量大小、多少,选择与之适应的机械密封摩擦副材质;颗粒大于200目、含固量大于5%的介质不适合选用IHF泵。
